1、工作原理
在可編程控制器的控制下，電機由變頻器控制，帶動旋轉盤及采樣斗轉動，采樣斗由起始位置（正上方）轉動到下方，利用采樣斗沿皮帶橫切運動，即采樣斗的運行軌跡與皮帶橫截面的軌跡吻合，從皮帶一側接觸皮帶上的煤層開始刮采煤層，將一段完整的煤流橫截面煤樣收集到采樣斗內，從而完成一次采樣動作，所取煤樣的各項參數符合國家標準GB475-1996《商品煤樣采取方法》。
設備優點：

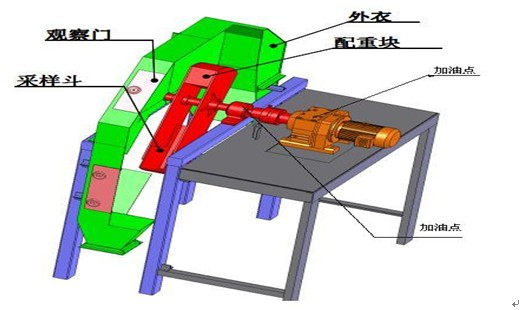

●采樣盤上部設置有配重塊,非采樣狀態下，配重塊依靠自重停在下方，不影響輸煤皮帶正常工作。
●變頻器控制啟、停，無剎車，避免采樣過程采樣器發生故障，停在輸煤皮帶上，影響輸煤皮帶正常運行。
●配備擋煤板和壓輥裝置，避免掀翻皮帶事故發生。
●不銹鋼采樣斗，三面設置調整橡膠板，可保證全斷面采樣。
2、主要參數：
● 設備功率：5.5kw(1.2米皮帶及以下)7.5kw（1.4米皮帶）
● 采樣器開口150mm
● 旋轉速度：39r/min
